熱縮套管的外層資料具有絕緣防蝕、耐磨等特點，而內層有低熔點、防水密封和高粘接性等長處，常被運用于線纜等的密封、絕緣和防護。本文詳細全面地介紹了熱縮套管選型中需求關注的的主要參數、正確檢測方法，以及運用留意事項，并舉例介紹怎么運用Digi-Key網站完結熱縮套管的產品選型。

熱縮套管的外層資料具有絕緣防蝕、耐磨等特點，而內層有低熔點、防水密封和高粘接性等長處，常被運用于線纜等的密封、絕緣和防護。

熱縮套管的主要參數

熱縮套管主要有長度、內徑(ID)、外徑(OD)、壁厚(W)以及縮短率等參數。長度、內徑、外徑和壁厚都比較簡單了解，其中內徑依據熱縮套管的縮短性，可分為出廠內徑、出廠壁厚和加熱修復后內徑和壁厚。縮短率是指出廠內徑和加熱修復后內徑比值。

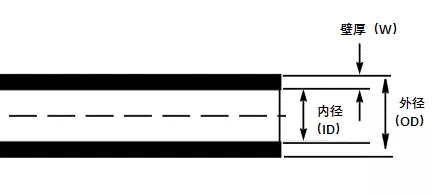

圖1：熱縮套管主要參數

熱縮套管的選型要點

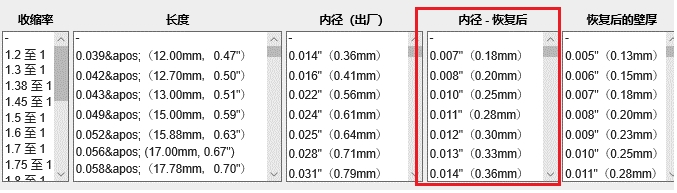

怎么挑選適宜的熱縮套管呢？這不僅取決于熱縮套管的尺度，跟熱縮套管的縮短比例也有很大聯系。許多客戶會依據熱縮套管的內徑、外徑、壁厚以及縮短率等參數進行挑選，這些參數在Digi-Key網站上都是列出的。

然而許多客戶在挑選的時分，往往忽略了熱縮套管的縮短性給熱縮套管功能帶來的影響。在熱縮套管受熱以后，尺度會發生改變。所認為你的運用挑選一個適宜尺度的熱縮套管，不是那么簡單。

為了使熱縮套管的絕緣性、防水性、密封性等功能不受到影響，熱縮套管的出廠內徑至少超過所運用物體直徑的20%。二擋熱縮套管加熱修復后，所運用物體內徑至少要比修復后內徑高10%。

列如，TE的RNF-100系列熱縮套管的出廠內徑是1.0”，修復后內徑是0.5”。那適合的運用物體直徑規模如下：

0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”

所以說，最適宜的運用物體直徑規模為0.55—0.8”。

這并非說，底物超過這個規模不能用，僅僅影響熱縮套管的功能。比如超過0.8”，在套熱縮套管的時分或許不那么簡單，并且加熱修復后，熱縮套管的絕緣性、防水性等功能會下降。假如低于0.55”，因?yàn)樾迯?fù)后的內徑已經是0.5”，會導致密封性下降。

另外，在挑選熱縮套管色彩的時分，記得熱縮套管在膨脹時色彩時會變淺。這也就是說，在運用后熱縮套管的色彩或許跟剛收到時分的色彩略微有區別，但這不是缺陷。Digi-Key網站上也列出了熱縮套管色彩的參數。長度的變換也是一個在運用時需求考慮的因素。
