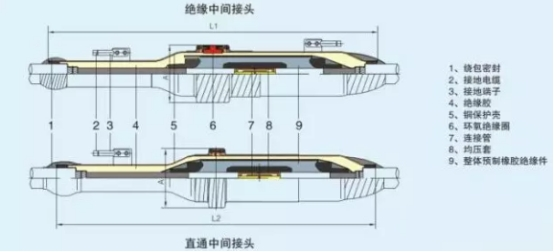

1高壓整體預制中心接頭

整體預制中心接頭分絕緣接頭和直通接頭。殼體選用高強度銅材制造，殼內澆注EICR-8016高功用的防水絕緣密封雙組份膠。最外層可配玻璃鋼外保護盒，內澆注CL-8010高功用的防水絕緣密封雙組份膠。具有較好的機械保護和出色的密封功用，產品結構緊湊合理、體積小，抗老化、防腐蝕；工作后無滲漏，防爆功用好，不會因事端構成碎片危及人身、設備的安全。各項技能功用安穩可靠，安裝方便。

整體預制中心接頭結構緊湊，設備簡練，橡膠絕緣件內爬距長，規劃裕度大，能適應于特別濕潤區域長時間安全工作。外護層選用高強度保護殼和防水絕緣密封結構，具有出色的機械保護和密封功用，并具有出色的防腐蝕才干，保證接頭長時間在惡劣環境下安全工作。整體預制中心接頭防爆功用好，不會因事端構成碎片危及人身設備安全。最外層可配玻璃鋼外保護盒，內澆注CL-8010絕緣防水密封膠，以增強其防水功用。

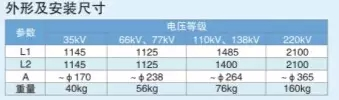

主要參數

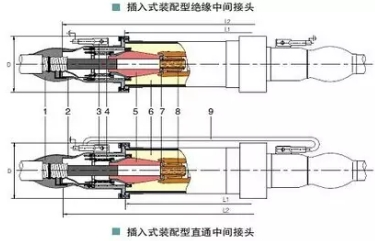

2高壓插入式設備型中心接頭

高壓插入式設備型中心接頭分插入式設備型絕緣或直通中心接頭。其接頭主體主絕緣為高功用絕緣樹脂，選用先進的真空澆注成型工藝與金屬保護殼成型為一個整體，摒棄了以往選用絕緣油或氣體作為主絕緣的結構，消除了由走漏帶來的問題。該接頭可在一端先裝塞止頭成為一暫時終端，需聯接電纜時，拆下塞止頭插入式聯接電纜即可。聯接金具規劃為插拔式免模壓結構，設備極點便當。

高壓插入式設備型中心接頭接頭主體選用高功用環氧樹脂經真空整體澆注成型，防水防潮，耐機械損害；為全干式結構，杜絕了走漏問題；設備空間下，不僅能設備在電纜井或電纜溝內，還能直埋；設備時只需將處理好的電纜插入式即可，且聯接金具選用插拔式免模壓結構，設備簡練；最外層可配玻璃鋼外保護盒，內澆注CL-8010絕緣防水密封膠，以增強其防水功用。

主要參數

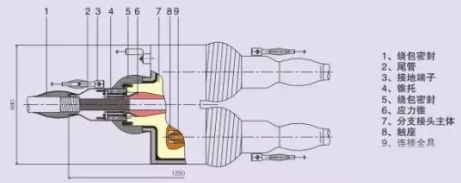

3干式“Y”形分支接頭

交聯聚乙烯絕緣電力電纜干式“Y”形分支接頭是一種全新的整體插拔式高壓分支接頭，其分支接頭主體選用高功用環氧樹脂經真空整體澆注成型，無需加任何絕緣澆注劑或絕緣氣體，分支主體外殼為一金屬構件，防水、防潮、耐機械應力損害，此分支接頭設備為全插拔式，只需將處理好的各相電纜插入式分支主體即可，可直接埋于地里，也可設備在電纜溝或電纜井內，具有其它高壓分支接頭難以比擬的特色，是現在市場上的一新式電纜附件。

“Y”形分支接頭主體選用高功用環氧樹脂經真空整體澆注成型，為全干式結構，杜絕了因走漏造成事端。

分支接頭主體為一整體，外殼為金屬構件，防水、防潮和耐機械應力損害，以保證此分支接頭在各種設備環境下的正常工作。

分支接頭結構緊湊、體積小、所需設備空間小，不僅能設備在電纜井或電纜溝內，且能直埋。

分支主體全部在公司預制成型，設備時，只需將處理好的電纜插入式即可，極為便當，因分支主體無任何填充劑或絕緣氣體，在工作中完全不需要保護。聯接金具選用插拔式免壓接結構，設備極點便當。最外層可配玻璃鋼保護盒，內澆注CL-8010絕緣防水密封膠，或配不銹鋼保護殼，以增強其防水功用。

464/110kV 分支接頭

64/110kV 分支接頭適用于額定電壓64/110kV、截面為240-1600mm2的交聯聚乙烯絕緣電力電纜，是一種全新的高壓插拔式電纜分支接頭，專用于高壓支線電纜與高壓干線電纜彼此“Y”接及雙分支。

110kV分支接頭（臥式）

110kV分支接頭（立式）

64/110kV 分支接頭外殼由不銹鋼構成，箱內填充SF6氣體，箱內放置三組在工廠已預先設備調試并密封好的通用插拔座，電纜插拔頭與氣體完全隔絕。具有全絕緣、全密封、耐腐蝕、防水功用優秀的特色。插拔時無需充/放SF6氣體。

分支接頭結構緊湊，重量輕，體積?。辉O備時只需將電纜處理好后，裝上應力錐并套入插拔頭，然后一起插入式任一插拔座，緊固相關零部件即可；當電網改造或替換電纜時，可將電纜拔出，替換少數零部件即可重新設備工作，具有易于設備保護等特色；能削減停電時間過長造成的損失。

分支接頭箱體上裝有防爆膜、壓力表、報警器以及充/放氣閥等設備；能及時了解并調理箱內氣壓，能使分支接頭適用于各種工作環境，并提高了分支接頭工作時的安全性。

本分支接頭為全干式結構，無需加任何絕緣澆注劑，故不存在因預制應力錐浸泡在絕緣澆注劑中的現象，進一步提高了應力錐的使用壽命；杜絕了工作過程中出現漏油等相關現象。

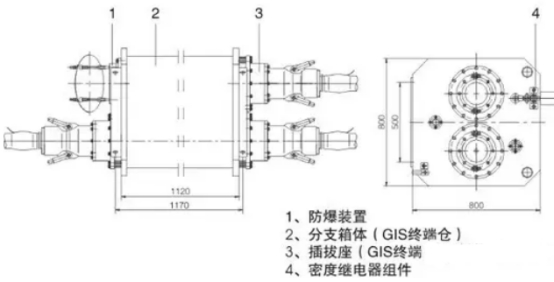

YJJFQ-Ⅰ(臥式)分支接頭

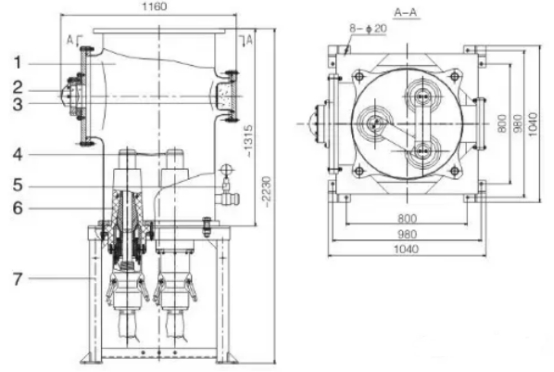

YJJFQ-ⅠⅡ(立式)分支接頭
