        低壓電纜分支箱的分類介紹
        時間:2021-12-08 11:29:46 點擊次數:1109

        1電纜分支箱的概念

        低壓電纜分支箱簡稱DF,是一種用來對電纜線路施行分接、分支、接續及轉化電路的設備,大都用于戶外。一般習氣將進線回數加上出線回數稱為分支數。一般低壓電纜分支箱分支數為3~7回,IP防護等級:IP44。

        2分類

        1)按其電氣構成分為兩大類:

        一般電纜分支箱:內部沒有開關設備,進線與出線通過銅母排連接在一起,電位相同,適合用于分接或分支接線。大多應用于農網項目。

        高級電纜分支箱:箱內含有開關設備,既可起一般分接箱的分接、分支效果,又可起供電電路的操控、轉化以及改變運行辦法的效果;

        2)按照設備辦法分為落地式和掛墻式;

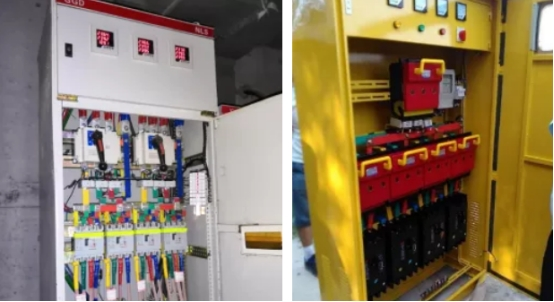

        上圖:落地式低壓電纜電纜分支箱

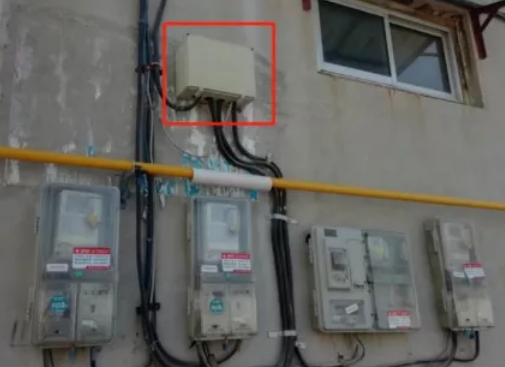

        上圖:掛墻式低壓電纜電纜分支箱

        3)按照設備環境分為戶內式和戶外式;

        4)按照材質分為SMC復合材料組合辦法和金屬板制造辦法兩種。

        3應用

        一般,我們選用的低壓電纜分支箱默許的都是有開關,一般低壓電纜分支箱常用于農網項目,以及只作為電力接口用的場合。以下沒有特殊闡明均指的是高級低壓電纜分支箱;

        低壓電纜分支箱作為“二級”配電,一般我們選用的都是A型斷路器(即熱磁脫扣器類型斷路器),有特殊要求的可以選用電子式斷路器。

        關于照明負荷回路,低壓電纜分支箱總開關設置漏電維護型電子式斷路器,作為一級漏電維護,附件:分勵線圈+輔佐觸點;斷路器短延值按照C類脫口曲線整定。

        關于動力負荷回路,低壓電纜分支箱總開關設置電子式斷路器,附件:分勵線圈+輔佐觸點;斷路器短延值按照D類脫口曲線整定。

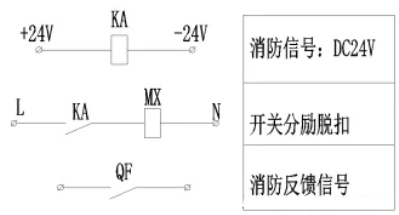

        關于消防類電纜分支箱,低壓電纜分支箱總開關設置電子式斷路器,附件:分勵線圈+報警觸點;斷路器短延值按照D類脫口曲線整定。

        引申:根據每個地區規劃習氣不同,“二級”配電也可采用動力配電箱XL或GGD戶內低壓固定柜,與低壓電纜分支箱的主要區別:有儀表指示。

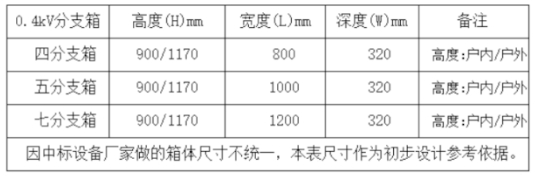

        4低壓電纜分支箱設備尺寸
