分離近幾年搜集的中壓冷縮電纜附件安裝工藝圖和一些網絡材料，本文羅列了本單位常用的中壓冷縮接頭防水密封方式，并比照了兩者的區別，為冷縮接頭防水密封方式的選用提供參考。
方式一：絕緣主體兩端繞包防水帶+兩層防水帶
1.安裝工藝圖（以某品牌接頭為例）

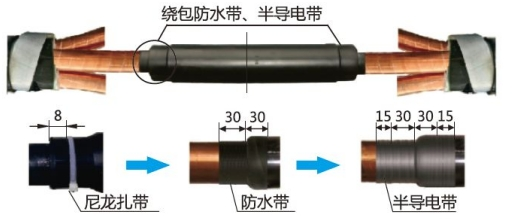

接頭兩端防水處置:在距接頭絕緣主體兩端約8mm位置分別用尼龍扎帶扎緊(留意:確保扎緊可靠,且尼龍扎帶與接頭絕緣主體恤合嚴密、無間隙)。同時僅保存顯露約2mm的尼龍扎帶，其他去除。然后去掉銅屏蔽層上的PVC膠帶及記號。清潔接頭絕緣主體兩端及電纜外半導電層，從電纜外半導電層上開端，搭接約30mm半搭接繞包3層防水帶至接頭絕緣主體上并搭接301;在防水帶上繞包一層半導電帶,分別蓋過銅屏蔽和接頭絕緣主體約15mm,見圖(8)。按此工藝處置其他兩相。

1）接頭絕緣主體兩端尼龍扎帶扎緊；
2）接頭絕緣主體兩端，從外半導電層上開端，搭接約30mm半搭接繞包3層防水帶至接頭絕緣主體上并搭接30mm。
避免內護套破損后，水分或潮氣自外半導電層向搭接界面浸透。

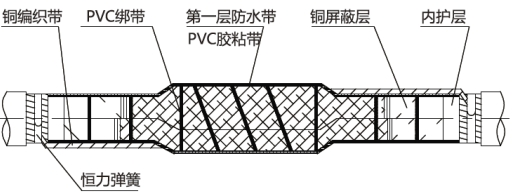

3）內護套防水處置（首層）：從一端鎧裝斷口（內護套上）開端將防水帶拉長至約1.5倍以半搭疊方式繞包至另一鎧裝斷口（防水帶膠粘層應緊貼內護套），然后從防水帶外以三分之一搭疊方式繞包PVC膠粘帶（50mm寬）一層，將防水帶完整掩蓋。
避免外護套破損后，水分或潮氣自內護套外表進入絕緣主體。

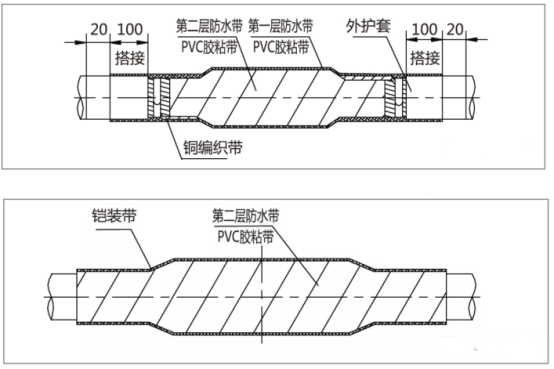

4）外護套防水處置（第二層）：兩端鎧裝打毛，將防水帶拉長至約1.5倍以半搭疊方式從一端電纜外護套開端繞包至另一端電纜外護套上，請求與外護套搭接100mm。

避免環境水分或潮氣自外護套斷口進入絕緣主體。
