1.定義

線束工廠熱縮區域全部熱風槍的操作。

2.責任

教導職工正確操作熱風槍，確保安全正常運行，進步產品質量與出產功率。

3.處理內容與方法

3.1接通電源,設置溫度檔為Ⅲ ，溫度調度為600±10℃,設備正常作業，指示燈亮

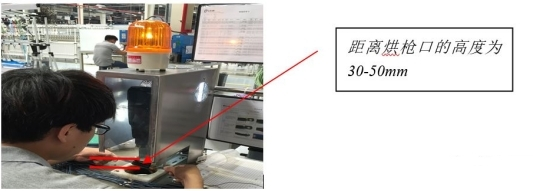

3.2按將熱縮套管移至U形端子或超聲波焊接處的中心方位,并將其置于熱烘槍的風口中心,高度為緊貼保護罩的上表面, (間隔烘槍口的高度為25MM,即保護罩的厚度),見下面示意圖

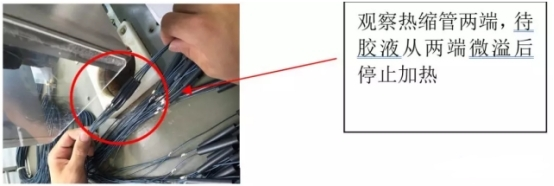

3.3均勻,同步地滾動導線(和出風口至少正90°,不允許和出風口方向共同,見右圖,導線與桌面平行);將熱縮套管加熱縮短至包緊U形端子或超聲波焊接處,帶膠熱縮套管還須待膠液從兩頭微溢后間斷加熱。

3.4熱縮套管直徑與每次熱縮數量的對應關系請見下表：

注：在臺面上不能放置過多的半成品，每次最多只能放置一把

3.5常見的熱縮注意事項

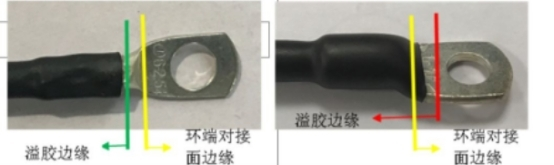

A.熱縮套管溢膠方位不能超過環端對接面邊際；

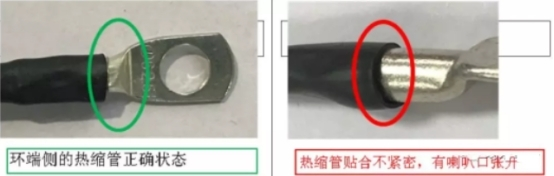

B.端部無芯線顯露，貼合嚴密，無破損；

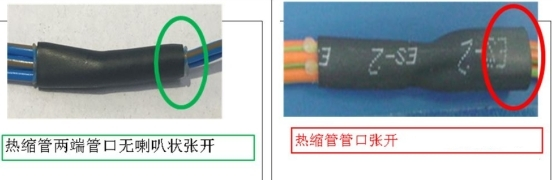

C.熱縮套管兩頭不可有喇叭口

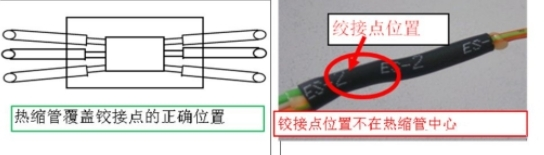

D.熱縮套管應完全掩蓋絞接點，盡量居于絞接點中心

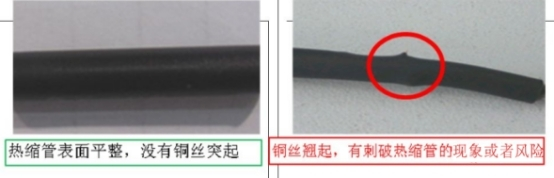

E.不可有銅絲刺破熱縮套管的現象或許風險

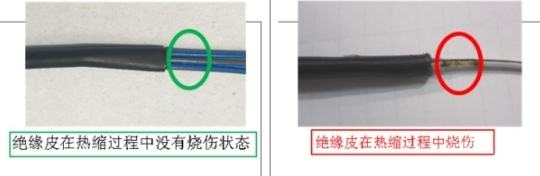

F.熱縮時間不可過長,防止發生過多的溢膠或許損傷絕緣皮

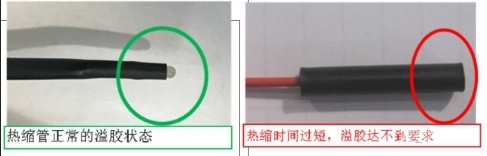

G.熱縮時間不可過短,防止無膠溢出
